GBD安全光幕
■性能特點
●安全功能符合EN61496-1/2安全標準，安全等級四級。
●外形厚實大氣，結構設計精巧，尺寸僅為35mmx50mm，可安裝在大型重型高危險的機械設備上。
●優質的防護結構設計和抗振性設計，使光幕可在惡劣的使用場合和重型設備中可靠使用。
●高防護等級IP66，可用于潮濕的工作環境。
●采用先進的光學同步技術，發光器與受光器之間無需導線連接。
●采用專業的光學透鏡構架和先進的光學系統設計，具有卓越的聚光特性抗外界光干擾能力強。
●配有數碼管顯示功能，可顯示被遮擋的光路數。
●電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。
●專業光學系統設計，抗外界光干擾能力強。
●NPN或PNP雙路輸出可以接安全繼電器，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。
●高反應速度，反應時間僅5-30ms。
聯系我們
- 技術參數

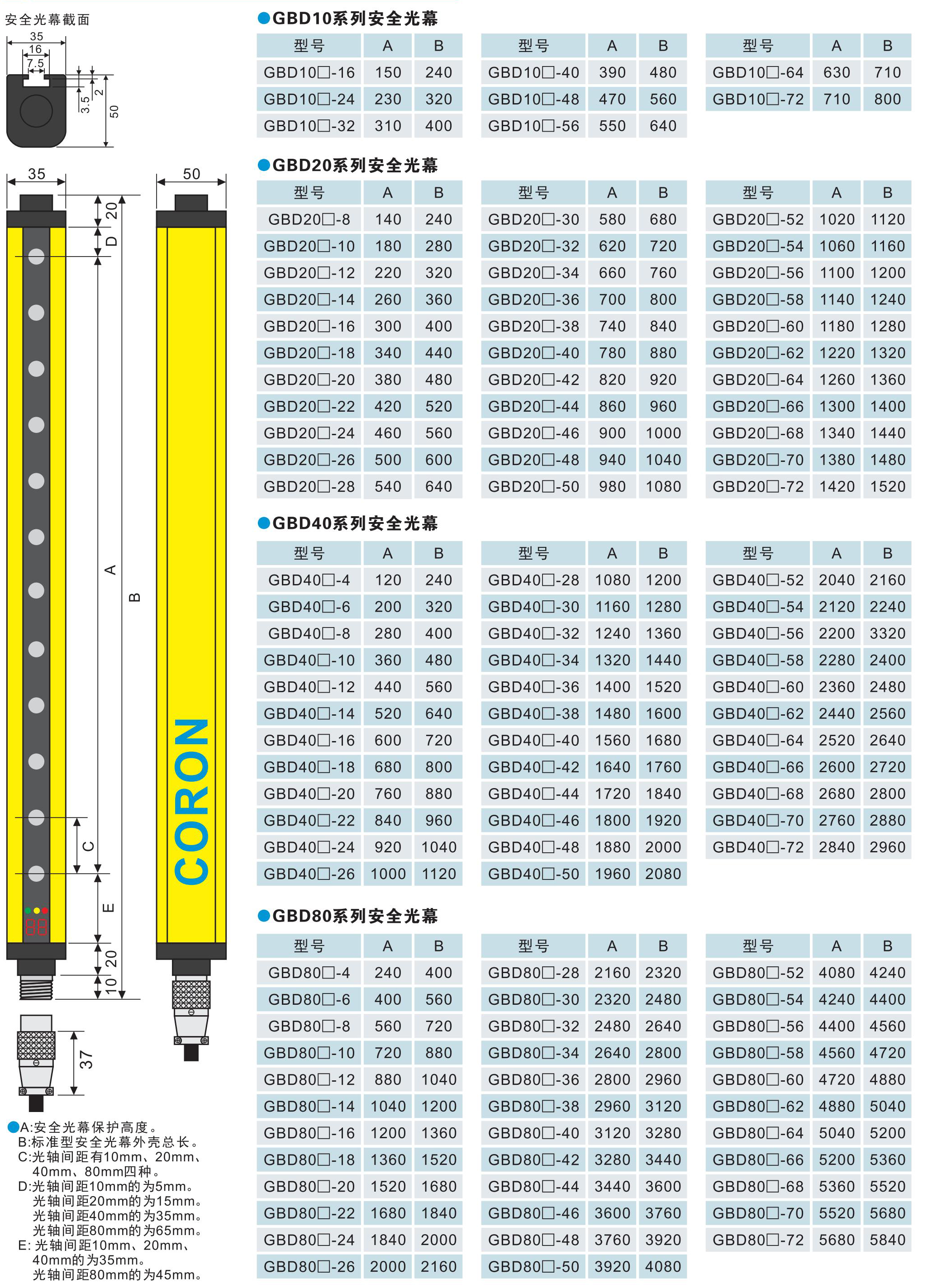

- 外形尺寸

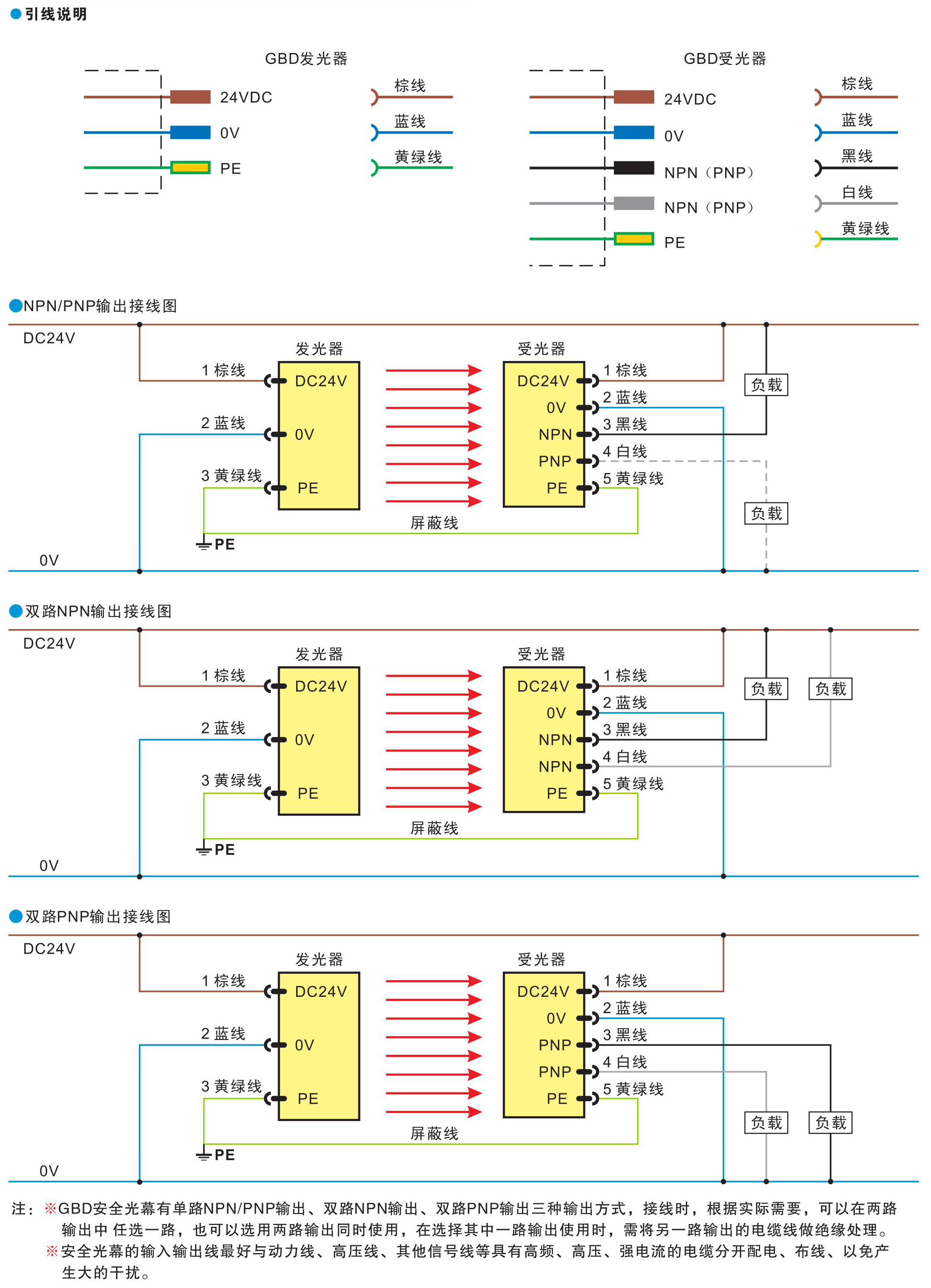

- 接線圖
- 3D模型
- 應用
- 海關數據
- 配件
-
- 商品名稱: GBD安全光幕
■性能特點<br> ●安全功能符合EN61496-1/2安全標準，安全等級四級。<br> ●外形厚實大氣，結構設計精巧，尺寸僅為35mmx50mm，可安裝在大型重型高危險的機械設備上。<br> ●優質的防護結構設計和抗振性設計，使光幕可在惡劣的使用場合和重型設備中可靠使用。<br> ●高防護等級IP66，可用于潮濕的工作環境。<br> ●采用先進的光學同步技術，發光器與受光器之間無需導線連接。<br> ●采用專業的光學透鏡構架和先進的光學系統設計，具有卓越的聚光特性抗外界光干擾能力強。<br> ●配有數碼管顯示功能，可顯示被遮擋的光路數。<br> ●電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。<br> ●專業光學系統設計，抗外界光干擾能力強。<br> ●NPN或PNP雙路輸出可以接安全繼電器，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。<br> ●高反應速度，反應時間僅5-30ms。
參數與型號 GBD10 GBD20 GBD40 GBD80 光軸間距 10mm 20mm 40mm 80mm 最小保護物體 ф15mm ф25mm ф45mm ф85mm 光軸數 16/24/32至72 8/10/12至72 4/6/8/10至72 4/6/8/10至72 保護高度 光軸間距×（光路數-1） 保護范圍 A系列：0-3m；B系列：0-6m；C系列：0-12m；D系列：0-20m；E系列：1-30m 電源電壓 DC24V，功耗＜6W 響應時間 5-30ms 輸出 NPN NPN集電極開路輸出：灌入電流100mA，殘余電壓1.6V以下 PNP PNP集電極開路輸出：灌入電流100mA，殘余電壓1.6V以下 輸出形式 NPN或PNP雙路輸出、NPN/PNP單路同時輸出 輸出狀態 所有光軸受光時ON 保護 具有輸出短路保護功能、電源極性保護、負載過載保護 光源 紅外LED 指示燈 電源指示燈（黃色），安全通過指示燈（綠色），遮擋故障指示燈（紅色） 耐光環境 白熾燈：受光面照度3000Lx，太陽光：受光面照度10000Lx 環境溫度 工作時：-10~+55℃（但不結冰），保存時：-25~+75℃ 環境濕度 工作時：35~85%RH，保存時：35~95%RH 抗振動 振頻：10-55Hz，振幅：0.35mm，X、Y、Z方向各兩小時 抗沖擊 加速度：300m/s² 約50g，X、Y、Z方向各3次 絕緣電阻 AC1000V，50/60Hz，1分 介電強度 DC500V，20MΩ 連接方式 配專用屏蔽連接電纜，發光器3芯，受光器5芯 殼體材料 保護外殼：鋁合金，前罩：聚碳酸酯，上下蓋：AS尼龍塑料 防護結構 標準型：IEC IP66 -
-
相關產品
■性能特點
●符合國際電工學會IEC61496-1/2標準之2類安全等級，即屬于自檢測故障停機。
●超小型設計，結構精巧，外形美觀，尺寸僅為25mmx28mm?？砂惭b于狹小的環境，有效減小安裝空間。
●高分辨率設計，光軸間距最小僅為10mm，可以可靠的保護人體手指。
●防水密封結構設計，可用于潮濕的工作環境。
●電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。
●專業光學系統設計，抗外界光干擾能力強。
●NPN或PNP雙路輸出可以接安全光幕控制器、安全繼電器，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。
●高反應速度，反應時間僅3-15ms。
■性能特點
●符合國際電工學會IEC61496-1/2標準之2類安全等級，即屬于自檢測故障停機。
●小型化設計，結構精巧，外形美觀，尺寸僅為30mmx38mm。
●上下無盲區設計,有效減少安裝空間位置。
●電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。
●專業光學系統設計，抗外界光干擾能力強。
●NPN或PNP雙路輸出可以接安全光幕控制器、安全繼電器，也可直接接PLC、PC或外掛繼電器，此時應保證設備后續控制電路安全可靠。
●高反應速度，反應時間僅3-15ms。
